Zkřížené válečkové ložisko je hlavním produktem společnosti TEDIN, obsahuje zkřížená válečková ložiska a zkřížená kuželíková ložiska. jako jsou: křížová válečková ložiska řady RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR. Naše produkty jsou široce používány pro průmyslové roboty, otočné stoly obráběcích center, lékařskou techniku, měřicí přístroje, rotační části manipulátorů, přesné otočné stoly atd.
Co jsou zkřížená válečková ložiska?
Křížové válečkové ložisko je typ rotačního ložiska, které používá válečky uspořádané do kříže, přičemž každý váleček je orientován v úhlu 90 stupňů vzhledem k sousednímu válečku. Toto uspořádání umožňuje zkříženým válečkovým ložiskům odolávat radiálnímu, axiálnímu a momentovému zatížení, takže mohou často nahradit uspořádání se dvěma ložisky pro aplikace s omezeným instalačním prostorem. A protože válečky tvoří liniový kontakt s oběžnými drahami, konstrukce zkřížených válečků vykazují velmi vysokou tuhost a minimální průhyb při zatížení. Tyto vlastnosti dělají zkřížená válečková ložiska ideální pro rotační pohybové komponenty, jako jsou rotační pohony a rotační kuličkové drážky.
Výhody křížových válečkových ložisek
Silná nosnost
Snese velké radiální i axiální zatížení a snese i určitou klopnou sílu.
Dobrá tuhost
Díky použití příčně uspořádaných válečků má vysokou tuhost a dokáže zajistit, že při vysokorychlostní rotaci nedojde k nadměrné deformaci a vibracím.
Vysoká přesnost
Výrobní přesnost je vysoká, což může zajistit stabilitu a přesnost jeho provozu.
Dlouhá životnost
Díky použití vysoce kvalitních materiálů a vyspělým výrobním procesům má dlouhou životnost.
Snadná instalace
Jednoduchá konstrukce, snadná instalace, vhodná pro různá mechanická zařízení.
Flexibilní provoz
Malé tření a hladký provoz mohou snížit spotřebu energie a teplotu mechanických zařízení.
Vysoká spolehlivost
Styčná plocha mezi valivými tělesy a vnitřním a vnějším kroužkem je velká, takže únosnost ložiska a odolnost proti únavě jsou velmi dobré a zajišťují dlouhodobě stabilní provoz zařízení.
Vysoká rychlost
Odstředivá síla valivých těles je malá, takže mezní rychlost ložiska je vysoká a může udržovat stabilitu a přesnost při vysokorychlostním provozu.
Snadná údržba
Lze jej snadno mazat a čistit, což snižuje náklady na údržbu.
Ochrana životního prostředí
Ve srovnání s tradičními kluznými ložisky mají křížová válečková ložiska nižší tření.
-
![RE15013 Křížové válečkové ložisko]()
RE15013 Křížové válečkové ložiskoKřížové válečkové ložisko RE15013 nabízí kompaktní design, vícesměrnou podporu zatížení a spolehlivou přesnost otáčení. Ideální pro robotiku, otočné stoly a přesnou automatizaci. K dispozici jsouVíce -
![RE16025 Křížové válečkové ložisko]()
RE16025 Křížové válečkové ložiskoKřížové válečkové ložisko RE16025 poskytuje plynulou rotaci, vyváženou podporu zatížení a spolehlivou přesnost ve stísněných instalačních prostorech. Spolehlivá volba pro pohybová zařízení, robotikuVíce -
![Křížové válečkové ložisko RE10020]()
Křížové válečkové ložisko RE10020Přesné křížové válečkové ložisko RE10020 navržené pro zařízení vyžadující tuhou rotaci s nízkým-točivým momentem. Mezi vlastnosti patří stabilní rozložení zatížení, více stupňů přesnosti, možnostiVíce -
![RE10016 Křížové válečkové ložisko]()
RE10016 Křížové válečkové ložiskoZlepšete přesnost stroje pomocí tenkého-zkříženého válečkového ložiska. Navrženo pro konzistentní rozložení zátěže, minimální průhyb a dlouhodobou-spolehlivost napříč kritickými aplikacemi.Více -
![Křížové válečkové ložisko RE9016]()
Křížové válečkové ložisko RE9016Optimalizujte svůj rotační design pomocí křížového válečkového ložiska RE9016 s pevnou konstrukcí, plynulým pohybem a vynikající schopností vícesměrného zatížení-.Více -
![RE25040 Křížové válečkové ložisko]()
RE25040 Křížové válečkové ložiskoPrecizní-ložisko RE25040 s konzistentní kvalitou a rychlou dodací lhůtou. Ověřené řešení pro náročná průmyslová prostředí.Více -
![Křížové válečkové ložisko RE8016]()
Křížové válečkové ložisko RE8016Křížové válečkové ložisko RE8016 s tenkým-profilem, vysokou tuhostí, nízkým kolísáním točivého momentu a přesnou manipulací s nákladem. Vhodné pro automatizaci, robotiku, rotační stupně a kompaktníVíce -
![Křížové válečkové ložisko RE50050]()
Křížové válečkové ložisko RE50050Křížové válečkové ložisko RE50050 určené pro velké rotační systémy.. Vysoká tuhost,. stabilní rotace,. Kompaktní konstrukce. Ideální typy pro velká axiální a momentová zatížení.Více -
![Zkřížené válečkové ložisko RE7013]()
Zkřížené válečkové ložisko RE7013Křížové válečkové ložisko RE7013 poskytuje vynikající nosnost, přesné otáčení a dlouhou životnost. Ideální pro robotiku, průmyslovou automatizaci, přesné otočné stoly a lékařská zařízení.Více -
![Křížové válečkové ložisko RE6013]()
Křížové válečkové ložisko RE6013Křížové válečkové ložisko RE6013: kompaktní, vysoká-tuhost, hladký točivý moment. Ideální pro robotiku, otočné stoly a přesnou automatizaci.Více -

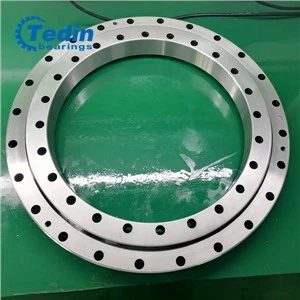

![XSU140414 Křížové válečkové ložisko]()
XSU140414 Křížové válečkové ložiskoKřížové válečkové ložisko řady XSU14. Typ integrovaného vnitřního/vnějšího kroužku,. Jak pro otáčení vnitřního kroužku, tak otáčení vnějšího kroužku;Více -
![XSU080398 Křížové válečkové ložisko]()
XSU080398 Křížové válečkové ložiskoKřížové válečkové ložisko XSU. Otočné ložisko se zkříženým válečkem bez ozubeného kola. Velikost: 360x435x25,4mm;. Struktura: těsnění v obou velikostech;Více
proč nás vybrat
Vysoká kvalita
Jsme hrdí na řemeslné zpracování našich produktů a zajišťujeme, že každý z nich splňuje naše přísné standardy kvality.
Pokročilé vybavení
Stroj, nástroj nebo nástroj navržený s pokročilou technologií a funkčností k provádění vysoce specifických úkolů s větší přesností, účinností a spolehlivostí.
Profesionální tým
Náš profesionální tým spolu efektivně spolupracuje a komunikuje a je odhodlán poskytovat vysoce kvalitní výsledky. Jsou schopni zvládnout složité výzvy a projekty, které vyžadují jejich specializované odborné znalosti a zkušenosti.
Řešení na jednom místě
V našich výrobních závodech poskytujeme kompletní balíček, který zahrnuje vše potřebné, abyste mohli začít, včetně školení, instalace a podpory.
Konkurenční cena
Nabízíme kvalitnější produkt nebo službu za ekvivalentní cenu. Díky tomu máme rostoucí a loajální zákaznickou základnu.
Typy křížených válečkových ložisek
K dispozici je několik různých typů křížových válečkových ložisek. Nejběžnějším typem je válečkové ložisko. Tento typ ložiska se vyznačuje válcovým válečkem, který je držen na místě dvěma kroužky ve tvaru kolejnice. Díky této konstrukci jsou ideální pro aplikace, které vyžadují vysokou přesnost a přesnost.
Dalším typem křížového válečkového ložiska je soudečkové ložisko. Tento typ ložiska se vyznačuje kulovým válečkem, který je držen na místě dvěma kroužky ve tvaru pásů. Tato konstrukce je činí ideálními pro aplikace, které vyžadují vysokou přesnost a přesnost, ale také vydrží velké zatížení.
Třetím typem křížového válečkového ložiska je kuželíkové ložisko. Tento typ ložiska se vyznačuje kuželovým válečkem, který je držen na místě dvěma kroužky ve tvaru pásů. Tato konstrukce je činí ideálními pro aplikace, které vyžadují vysokou přesnost a přesnost, ale také vydrží velké zatížení.
Konečně čtvrtým typem zkříženého válečkového ložiska je jehlové ložisko. Tento typ ložiska je vybaven jehlovým válečkem, který je držen na místě dvěma kroužky ve tvaru kolejnice. Tato konstrukce je činí ideálními pro aplikace, které vyžadují vysokou přesnost a přesnost, ale také vydrží velké zatížení.
Aplikace křížových válečkových ložisek
Robotika A Automatizace
Zkřížená válečková ložiska jsou široce používána v robotických a automatizačních systémech. Díky kompaktnímu designu, vysoké tuhosti a vynikající přesnosti je ideální pro robotická ramena, pick and place stroje a automatizované montážní linky. Tato ložiska zajišťují hladký a přesný pohyb, zvyšují efektivitu a snižují prostoje.
Strojové nástroje
V průmyslu obráběcích strojů jsou křížová válečková ložiska široce používána ve frézkách, soustruzích, bruskách a dalších zařízeních. Jejich schopnost zvládat radiální i axiální zatížení z nich dělá první volbu pro vysoce přesné obráběcí operace.
Výroba polovodičů
Polovodičový průmysl vyžaduje nejvyšší přesnost a stabilitu během výrobních procesů. Zkřížená válečková ložiska nabízejí vynikající přesnost polohy, nízké tření a minimální hluk, díky čemuž jsou vhodná pro použití v zařízeních pro výrobu polovodičů, jako jsou manipulátory plátků a kontrolní stroje.
Lékařské vybavení
Zkřížená válečková ložiska hrají zásadní roli v lékařských zařízeních, jako jsou CT skenery, rentgenové přístroje a chirurgické roboty. Jejich plynulý pohyb a vysoká nosnost umožňují přesné polohování, což umožňuje přesné lékařské zobrazování a bezpečnější chirurgické zákroky.
Letectví A Obrana
Letecké a obranné aplikace vyžadují ložiska, která vydrží extrémní podmínky a poskytují spolehlivý výkon. Zkřížená válečková ložiska vynikají v těchto prostředích, nabízejí nízké tření, vysokou tuhost a odolnost vůči nárazům a vibracím, díky čemuž jsou vhodná pro použití v satelitních systémech, radarových zařízeních a systémech navádění střel.
Optické a zobrazovací přístroje
Zkřížená válečková ložiska se používají v řadě optických a zobrazovacích přístrojů, včetně teleskopů, mikroskopů a sestav objektivů fotoaparátů. Jejich plynulé otáčení a stabilní ovládání pohybu pomáhají dosáhnout čistého a vysoce kvalitního obrazu.
Balení a tisk
V balicích a tiskových strojích usnadňují zkřížená válečková ložiska přesný pohyb válců a zajišťují přesné vyrovnání a konzistentní kvalitu tisku. Vysoká tuhost těchto ložisek také pomáhá předcházet vibracím, snižovat vady tisku a zvyšovat celkovou produktivitu.
Průmyslové Roboty A CNC Obrábění
Průmyslové roboty a CNC obráběcí centra spoléhají na zkřížená válečková ložiska pro přesný a opakovatelný pohyb, což umožňuje efektivní výrobní procesy a zlepšuje kvalitu produktů.
Textilní stroje
Textilní stroje, jako jsou tkalcovské stavy a spřádací stroje, těží z vysoké nosnosti a přesnosti zkřížených válečkových ložisek, což vede ke zlepšení kvality tkaniny a snížení údržby zařízení.
Automobilový průmysl
V automobilových aplikacích se křížová válečková ložiska používají v různých součástech, včetně systémů řízení, převodových sestav a součástí zavěšení, což zajišťuje hladký a spolehlivý výkon.
Základní konstrukce zkřížených válečkových ložisek Zkřížená válečková ložiska se skládají z vnitřních kroužků, vnějších kroužků, válečků, klecí a dalších dílů. Mezi nimi jsou válečky válcové a rozmístěné mezi vnitřním a vnějším kroužkem. Těsné uložení mezi válečky a vnitřním a vnějším kroužkem dává celému ložisku vysokou tuhost a nosnost.
Princip činnosti zkřížených válečkových ložisek Při práci zkřížených válečkových ložisek jsou válečky uspořádány do kříže a kontaktní úhly s vnitřním a vnějším kroužkem jsou oba 90 stupňů. Tato speciální konstrukční konstrukce umožňuje ložisku odolávat radiální síle, tlačné síle a pravoúhlé síle současně, čímž se zlepšuje nosnost a provozní stabilita.
Materiál křížených válečkových ložisek
Většina kuličkových ložisek je vyrobena z typu oceli známé jako chromová ocel s vysokým obsahem uhlíku, často nazývaná chromová ocel. To se používá z důvodů nákladů a trvanlivosti. Ložiska jsou také vyrobena z jiných materiálů, jako je nerezová ocel, keramika a plast. Chromová ocel bude korodovat, pokud je vystavena vlhkosti, takže tam, kde je nutná odolnost proti korozi, se často používají ložiska vyrobená z nerezové oceli třídy 440. Jedná se o velmi tvrdou magnetickou ocel s dobrou odolností proti korozi, ale není vhodná pro použití se slanou vodou a mnoha chemikáliemi. Nerezová ocel třídy 316 se používá pro korozivnější aplikace, ale je mnohem měkčí, takže ji lze použít pouze tam, kde je zatížení a rychlosti nízké. Keramika (oxid zirkoničitý a nitrid křemíku) je vhodná pro velmi korozivní nebo extrémní teploty, zatímco vhodné jsou různé typy plastů pro dobrou až velmi dobrou odolnost proti korozi, i když je vhodný pouze pro nízké zatížení a nízké otáčky. Ložiska z nerezové oceli 316, keramická ložiska a plastová ložiska jsou nemagnetická.
Jak udržovat zkřížená válečková ložiska
Čištění
Při demontáži křížového válečkového ložiska za účelem kontroly nejprve použijte fotografii a další metody k vytvoření záznamu vzhledu. Před čištěním křížového válečkového ložiska navíc zkontrolujte množství zbývajícího maziva a odeberte vzorek maziva.
A. Čištění křížového válečkového ložiska je rozděleno na hrubé čištění a jemné čištění a na dno nádoby lze umístit kovovou mřížku.
b. Při hrubém mytí použijte kartáč v oleji k odstranění mastnoty nebo adhezí. V tomto okamžiku, pokud se křížové válečkové ložisko otáčí v oleji, dávejte pozor, aby valivý povrch mohl být poškozen cizí látkou.
C. Během jemného mytí pomalu otáčejte křížovým válečkovým ložiskem v oleji, což je nutné provádět opatrně.
Běžně používanými čisticími prostředky jsou neutrální bezvodá nafta nebo petrolej, někdy se podle potřeby používá teplý louh apod. Bez ohledu na použitý čisticí prostředek je nutné jej často filtrovat, aby zůstal čistý. Po vyčištění na křížové válečkové ložisko ihned naneste antikorozní olej nebo antikorozní mazivo.
Inspekce a rozsudek
Aby bylo možné posoudit, zda lze demontované křížové válečkové ložisko znovu použít, je nutné zkontrolovat jeho rozměrovou přesnost, přesnost otáčení, vnitřní vůli, dosedací povrch, povrch oběžné dráhy, klec a těsnicí kroužek. Výsledky kontroly mohou posoudit ti, kteří používají setrvačná křížová válečková ložiska nebo ti, kteří jsou zběhlí v křížových válečkových ložiskách.
Kritéria posouzení se liší podle mechanického výkonu a důležitosti, kontrolního cyklu atd. Pokud dojde k následujícímu poškození, křížové válečkové ložisko nesmí být znovu použito a musí být vyměněno.
Kontrola znečištění
Zkřížená válečková ložiska jsou citlivá na znečištění. Udržujte pracovní prostředí čisté a bez prachu, nečistot a jiných částic, které by se mohly dostat do ložisek. Používejte těsnění a kryty k ochraně ložisek před vnějšími nečistotami.
Nainstalujte správně
Ujistěte se, že křížová válečková ložiska jsou správně nainstalována podle pokynů výrobce. Nainstalujte ložiska na hřídel a pouzdro správně a během montáže nepoužívejte nadměrnou sílu.
Vytvořte alianci
Zkontrolujte vyrovnání hřídele a skříně, abyste se ujistili, že jsou správně vyrovnány mezi sebou a ložisky. Nesouosost může způsobit předčasné opotřebení a selhání ložiska.
Jaký je princip činnosti zkřížených válečkových ložisek
01
Uspořádání válečků
Zkřížená válečková ložiska mají dvě sady válečků uspořádaných v pravém úhlu k sobě. Toto uspořádání připomíná kříž nebo tvar "X", podle kterého ložisko dostalo svůj název.
02
Vnitřní A Vnější Kroužky
Křížová válečková ložiska se skládají ze dvou kroužků: vnitřního kroužku (nebo vnitřního kroužku) a vnějšího kroužku (nebo vnějšího kroužku). Vnitřní kroužek je upevněn na místě, zatímco vnější kroužek se může volně otáčet.
03
Válečkové vedení
Uspořádání zkřížených válečků umožňuje, aby se válečky dotýkaly vnitřního a vnějšího kroužku ve více bodech současně. Tato konstrukce bodového kontaktu poskytuje vynikající nosnost a tuhost při minimalizaci tření.
Jaké jsou výhody zkřížených válečkových ložisek pro průmyslové roboty
Extrémně přesná rotace
Válečky jsou umístěny ve vertikální křížové konfiguraci o 90° vůči sobě na vnitřní straně zkříženého válečkového ložiska. Mezi válečky jsou umístěny rozpěrky nebo rozpěrky, aby se zabránilo naklánění válečků a vzájemnému sledování válečků, čímž se zabrání točivému momentu. Růst ceny. Kromě toho na jedné straně válce nedochází k žádnému kontaktu nebo blokování; současně, protože vnitřní a vnější kroužky jsou dělené konstrukce, lze měnit mezeru a vytvářet vysoce přesný rotační pohyb i při použití předpětí.
Instalace a provoz jsou zjednodušeny
Poté, co byly válečky a klece namontovány, jsou spojeny dohromady, takže instalace je relativně jednoduchá.
Odolá většímu axiálnímu a radiálnímu zatížení
Křížové válečkové ložisko zvládne větší radiální zatížení, axiální zatížení, momentová zatížení a další zatížení, protože válečky jsou umístěny kolmo k sobě na valivé ploše 90° V-drážky prostřednictvím distančních vložek.
Výrazně zmenšete velikost plochy potřebné k instalaci
Vnitřní a vnější kroužky zkříženého válečkového ložiska byly miniaturizovány na malý limit velikosti a ultratenká struktura se blíží limitu malých rozměrů s vysokou tuhostí, díky čemuž je vhodná pro kloub nebo rotační část průmyslových robotů, stejně jako rotační práce obráběcích center. Stoly, otočné části manipulátorů, přesné otočné stoly, lékařské přístroje, měřicí přístroje a výrobní zařízení IC jsou jen některé z aplikací.
Jak správně vybrat křížová válečková ložiska
Rozměry jsou nejdůležitějším parametrem. Nejprve musíte znát velikost ložiska, které potřebujete, nebo velikost zařízení, které toto ložisko potřebuje, a poté můžete určit velikost ložiska.
Protože křížová válečková ložiska mají mnoho struktur i se stejnými vnějšími rozměry, existují typy s děleným vnějším kroužkem (RB / RA / SX), s děleným vnitřním kroužkem (RE) a celkovou konstrukcí (RU / CRBH). Klíč závisí na tom, zda je součást, která pohání rotaci, instalována ve vnitřním nebo vnějším kroužku ložiska. Je-li požadována rotace vnějšího kroužku, je nutné použít dělený typ vnitřního kroužku; je-li požadována přesnost otáčení vnitřního kroužku, musí být použit integrální typ vnitřního kroužku. Vnitřní i vnější kroužek vyžadují vyšší přesnost otáčení, což je vhodné pro celkovou strukturu vnitřního a vnějšího kroužku.
Podle způsobu instalace existují dvě kategorie křížových válečkových ložisek, jedna je vnitřní a vnější kroužky s montážními otvory, jako jsou otočná ložiska, instalace je poměrně jednoduchá, přímo připojená k zařízení spojovacími šrouby; Druhá je, že tam nejsou žádné montážní otvory ve vnitřním a vnějším kroužku, hlavně skrz pouzdro ložiska a tlakovou přírubu a přesah hřídele a průměru ložiska.
Jaký typ příčného válečku je použit, musí vědět, zda odolá zatížení vyvíjenému zařízením, a určit, zda je vhodný podle požadavků na únosnost konstrukce zařízení a jmenovitého zatížení odpovídajícího ložiska.
Křížová válečková ložiska jsou k dispozici ve 3 třídách přesnosti, P5, P4 a P2. Přesnost úrovně P2 je nejvyšší a přesnost ložiska se určuje podle požadavků na přesnost zařízení.
Bezpečnostní opatření pro použití zkřížených válečkových ložisek
Montáž a mazání
V příčném válečkovém ložisku, protože bylo nainstalováno veškeré vysoce kvalitní mazivo na bázi lithia, může být instalováno přímo po použití. Ve srovnání s běžnými válečkovými ložisky je však objem obsahového prostoru malý a pro mazivo je to poměrně drsná valivá struktura, takže je nutné pravidelně doplňovat mazivo.
Doplňování maziva se provádí olejovým otvorem, který je připojen k olejovému kanálu na vnitřním a vnějším kroužku. Když je mazivo doplňováno každých 6 měsíců až 1 rok, použijte stejný typ maziva k jeho doplnění uvnitř ložiska.
Současně se po naplnění maziva počáteční točivý moment otáčení během krátké doby zvýší v důsledku odporu maziva a když přebytečné mazivo přeteče z těsnicí části, rychle se vrátí na normální hodnotu točivého momentu.
Kontrola dílů před montáží
Vyčistěte kryt nebo jiné montážní díly, odstraňte nečistoty a ujistěte se, že jsou otřepy na každém dílu čisté.
Montáž na pouzdro ložiska nebo hřídel
Protože se jedná o tenkostěnné ložisko, má tendenci se při instalaci naklánět. Pomocí plastového kladívka najděte hladinu, rovnoměrně na ni poklepejte v obvodovém směru a postupně ji instalujte, dokud se zvukem neozve, že je kontaktní plocha zcela těsná.
Způsob montáže boční přítlačné příruby
Po umístění boční přítlačné příruby do polohy s ní několikrát zakývejte dopředu a dozadu v obvodovém směru, abyste upravili polohu montážních šroubů.
Při instalaci kompresního šroubu a dotahování šroubu rukou se ujistěte, že šroub není zašroubován kvůli odchylce otvoru pro šroub.
Utahování kompresních šroubů lze rozdělit do 3-4 fází od dočasného utažení po konečné utažení. Šrouby jsou opakovaně utahovány v pořadí diagonálních čar. Při utahování kompresních šroubů vnitřního kroužku nebo vnějšího kroužku, které jsou rozděleny na dvě části, se během procesu utahování integrální vnější kroužek nebo vnitřní kroužek často mírně nastaví a pootočí, takže odchylka vnějšího kroužku nebo vnitřní kroužek rozdělený na dvě části lze korigovat.
Opatření pro použití
Vnitřní kroužek nebo vnější kroužek rozdělený na dvě části je vyroben ze speciálních nýtů nebo šroubů. Po upevnění matic nelze je oddělit a jsou přímo použity v pouzdru ložiska. Současně, pokud je pořadí montáže distanční vložky špatné, má to velký vliv na rotační výkon ložiska, proto prosím nerozebírejte ložisko libovolně.
Šev vnitřního kroužku nebo vnějšího kroužku se může mírně vychýlit. Před montáží pouzdra ložiska povolte šrouby, které upevňují vnitřní kroužek nebo vnější kroužek, a před montáží je opravte plastovým kladivem. (Pevné nýty se deformují s pouzdrem ložiska)
Při instalaci nebo demontáži nevyvíjejte vnější sílu na upevňovací nýt nebo šroub.
Věnujte prosím pozornost rozměrovým tolerancím instalovaných součástí. Přitlačením příruby ze strany lze pevně přitlačit vnitřní nebo vnější kroužek ze strany.
Správná montáž křížených válečkových ložisek
Správná instalace ložiska vidlice ovlivňuje přesnost, životnost a výkon. Proto musí konstrukční a montážní oddělení plně prostudovat instalaci ložisek. Očekává se, že instalace bude provedena podle pracovních norem. Při instalaci ložisek je třeba použít správnou metodu a věnovat pozornost některým problémům s instalací. Podrobnosti jsou následující:
Způsob instalace
Zkřížená válečková ložiska lze z hlediska způsobu montáže rozdělit do dvou kategorií. Jedním z nich je, že vnitřní i vnější kroužky mají montážní otvory. Stejně jako u otočného ložiska je jeho instalace poměrně jednoduchá a je přímo spojena se zařízením pomocí spojovacích šroubů; Druhým je, že ve vnitřním a vnějším kroužku nejsou žádné montážní otvory, především prostřednictvím přesahu mezi sedlem ložiska a přítlačnou přírubou a vnitřním průměrem hřídele a ložiska.
Způsob instalace ložiska se liší v závislosti na konstrukci ložiska, uložení a podmínkách. Obecně, protože hřídel se většinou otáčí, vnitřní kroužek vyžaduje uložení s přesahem. Ložiska s válcovou dírou jsou často zalisována lisem nebo namontována za tepla. V aplikačním scénáři kuželového otvoru se instaluje přímo na kuželový hřídel a instaluje se s objímkou. Při instalaci do pláště je obecně velká vůle a dochází k interferenci ve vnějším kroužku. Obvykle se zalisuje lisem nebo existuje také způsob instalace po vychladnutí smršťováním. Při použití suchého ledu jako chladicí kapaliny a montáže smršťovacího spoje bude na povrchu ložiska kondenzovat vzdušná vlhkost. Proto jsou nutná vhodná opatření proti korozi.
