Axiální axiální ložisko

Axiální axiální ložisko je stejné jako samonastavitelné válečkové ložisko. Povrch oběžného kroužku sedlového kroužku je koule vystředěná v bodě, který odpovídá středové ose ložiska. Tento typ ložiskového válce je kulový. Proto má automatickou centrální funkci a není příliš citlivá na vychýlení souososti a hřídele.

Na rozdíl od jiných axiálních ložisek je axiální únosnost kulového válečkového axiálního ložiska velmi velká a současně může vydržet řadu radiálních zatížení, ale radiální zatížení nesmí překročit 55. 5% axiálního zatížení.

Kloubové válečkové axiální ložisko se používá hlavně v olejové vrtací stroje, stroje na výrobu oceli, hydraulické generátory, vertikální motor, lodní vrtule, věžový jeřáb, extrudér a tak dále.

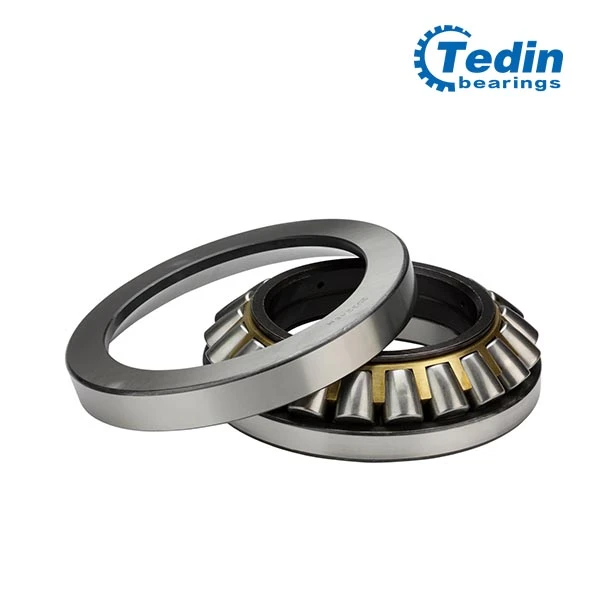

Spherical Roller Thrust Bearing.jpg

Hraniční rozměry					Základní zatížení		Označení		Instalační dimenze			Hmotnost	Omezující rychlosti
mm					kN		Proud	Originál	mm			kg	r / min
d	D	A	T	rmin	Ca	Coa	Proud	Originál	zatraceně	Damax	ramax	kg	Proud	olej
150	215	82	39	1.5	367	1440	29230	9039230	180	193	1.5	4.7	-	1800
	250	87	60	2.1	777	2560	29330	9039330	195	219	2	11	950	1400
	300	92	90	4	1449	4590	29430	9039430	220	253	3	28	800	1100
160	270	92	67	3	910	3105	29332	9039332	210	235	2.5	14.5	850	1200
	320	99	95	5	1610	5040	29432	9039432	235	270	4	33,5	750	1000
170	280	96	67	3	945	3200	29334	9039334	220	245	2.5	15	850	1200
	340	104	103	5	1820	5900	29434	9039434	250	286	4	44,5	700	950
180	250	92	42	1.5	445	1830	29236	9039236	215	227	1.5	6.4	-	1600
	300	103	73	3	1116	3870	29336	9039336	235	262	2.5	19,5	800	1100
	360	110	109	5	2025	6600	29436	9039436	265	304	4	52,5	670	900
190	270	103	48	2	518	2200	29238	9039238	225	243	2	8.7	-	1400
	320	110	78	4	1260	4275	29338	9039338	250	280	3	23,5	750	1000
	380	117	115	5	2230	7200	29438	9039438	280	321	4	60,5	630	850
200	280	108	48	2	590	2385	29240	9039240	240	254	2	9.3	-	1400
	340	116	85	4	1450	4950	29340	9039340	265	297	3	29.5	700	950
	400	122	122	5	2485	8100	29440	9039440	295	337	4	72	600	800
220	300	117	48	2	6210	2700	29244	9039244	260	273	2	10	-	1300
	360	125	85	4	1560	5670	29344	9039344	285	316	3	33,5	700	950
	420	132	122	6	2590	8680	29444	9039444	315	358	5	75	560	750
240	340	130	60	2.1	720	3100	29248	9039248	290	308	2	16.5	-	1100
	380	135	85	4	1610	5890	29348	9039348	135	336	3	35.5	670	900
	440	142	122	6	2690	9180	29448	9039448	335	378	5	80	560	750
260	360	139	60	2.1	735	3280	29252	9039252	310	326	2	18.5	-	1100
	420	148	95	5	1990	7470	29352	9039352	335	370	4	49	600	800
	480	154	132	6	3160	11610	29452	9039452	365	412	5	105	500	670
